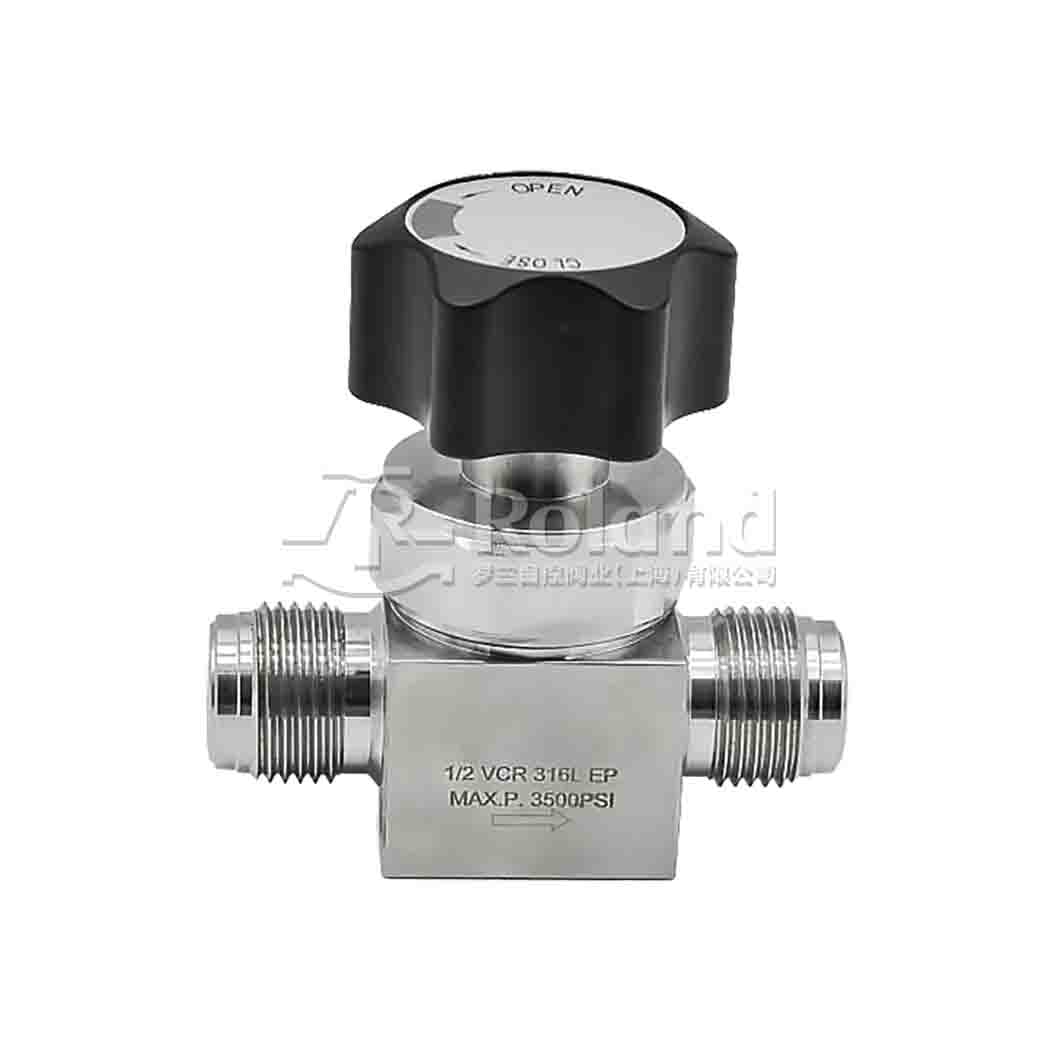

WV8H系列-手动/气动超高纯高压隔膜阀
公称通径
3/8”、1/2”
密封材质
硬密封
公称压力
206/241bar
连接方式
对焊/螺纹/卡套
适用介质
高纯度气体
适用温度
≤150℃
阀体材质
316L
驱动方式
手动/气动
产品简介
超高纯隔膜阀是一种专门设计用于处理高纯度气体的阀门。最大特点是其优异的密封性能。在阀门关闭状态下，隔膜与阀座之间的密封面紧密结合，形成一道有效的屏障，防止气体泄漏。同时，阀门在开启和关闭过程中，隔膜的运动轨迹独特，有效避免了介质在阀门内部产生涡流和死角，从而保证了气体的纯净度。同时，还具有良好的流量调节性能。广泛应用于半导体生产线的气体输送系统、光伏制造过程中的气体控制以及平板显示产业的气体净化系统等。
备注：如有特殊密封材质或特殊接口，可根据客户需求选型

产品特色

01

金属对金属密封，无填料，氦气测试泄露率＜1x10-9mbar·l/s。

02

带有全包裹的软阀座，无背压平衡结构设计。

03

隔膜的运动轨迹独特，有效避免了介质在阀门内部产生涡流和死角，从而保证了气体的纯净度。

04

标准的粗糙为Ra0.25μm（BA级），或者电解抛光Ra0.13μm（EP级）可选。

05

可用于高流量应用场合。执行器可选手动或气动，气动阀寿命可达10万次。

06

结构简单，维修和更换零部件方便快捷。同时，隔膜的耐磨性和长寿命也大大降低了维护成本。

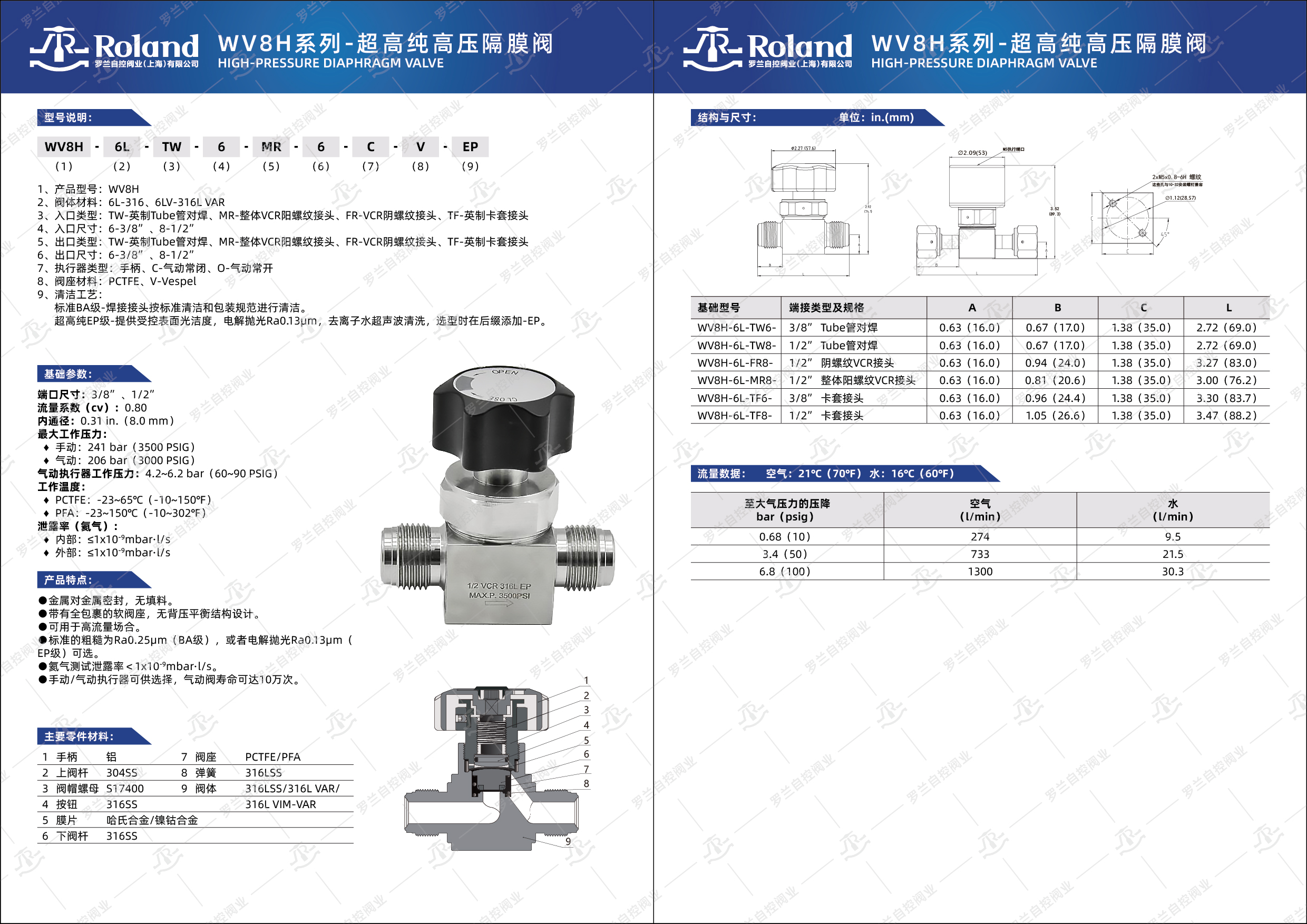

产品详情
